কাস্টম 7 সেগমেন্ট ডিসিসি ডিসপ্লে প্যানেল / হাই কনট্রাস্ট ট্রান্সপারেন্ট পজিটভ এলসিডি মডিউল
পণ্যের বিবরণ:
উৎপত্তি স্থল: | Dongguan, চীন |
পরিচিতিমুলক নাম: | Fangsheng |
সাক্ষ্যদান: | ISO9001:2015 |
মডেল নম্বার: | FHSTN1975TP |
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: | 500 |
---|---|
মূল্য: | Negotiation |
প্যাকেজিং বিবরণ: | বাবল ব্যাগ + ব্লিস্টার + ফোম বক্স + শক্ত কাগজ |
ডেলিভারি সময়: | 3 ~ 5 কাজের দিন |
পরিশোধের শর্ত: | টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল |
যোগানের ক্ষমতা: | 200K সেট / মাস |
বিস্তারিত তথ্য |
|||
এলসিডি টাইপ: | FSTN এলসিডি প্রদর্শন | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 4.3V |
---|---|---|---|
এলইডি: | সাদা | প্রদর্শন মোড: | Transflective |
লক্ষণীয় করা: | উচ্চ উজ্জ্বলতা LCD প্রদর্শন,প্রতিফলিত lcd প্রদর্শন |
পণ্যের বর্ণনা

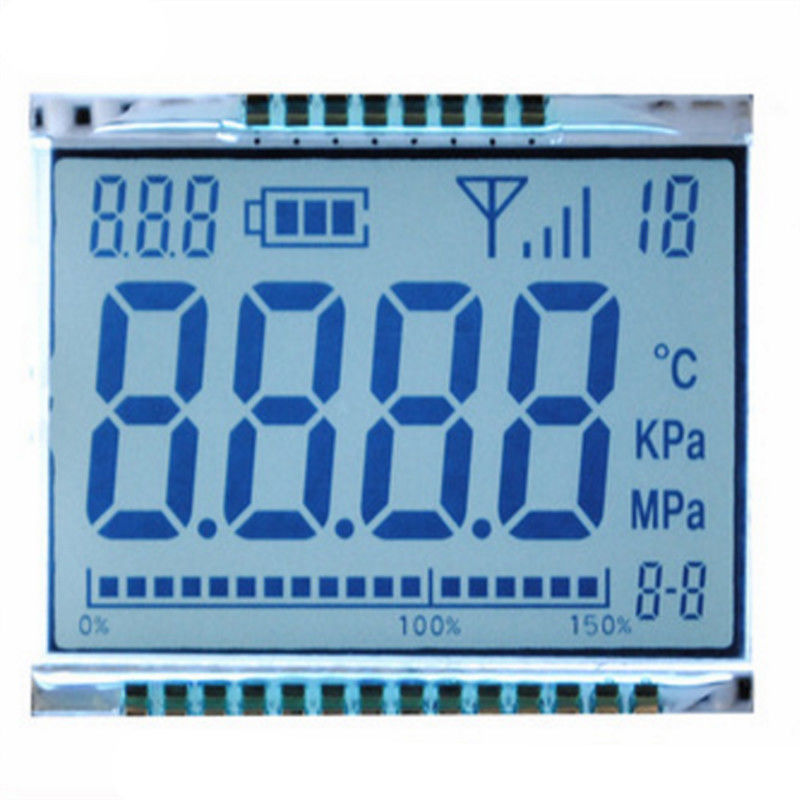

কাস্টম 7 সেগমেন্ট এলসিডি ডিসপ্লে প্যানেল হাই কনট্রাস্ট এলসিডি ট্রান্সপারেন্ট ডিসপ্লে পজিটভ এলসিডি মডিউলLCD অপারেটিং তাপমাত্রা এবং LCD স্টোরেজ তাপমাত্রা:
আপনি ঘা থেকে এক চয়ন করতে পারেন:
LCD অপারেটিং তাপমাত্রা পরিসীমা: 0 থেকে 50 ºC, তারপর স্টোরেজ তাপমাত্রা পরিসীমা : -10 থেকে 60 ºC;
LCD অপারেটিং তাপমাত্রা পরিসীমা: -10 থেকে 60 ºC, তারপর স্টোরেজ তাপমাত্রা পরিসীমা : -20 থেকে 70 ºC;
LCD অপারেটিং তাপমাত্রা পরিসীমা: -20 থেকে 70 ºC, তারপর স্টোরেজ তাপমাত্রা পরিসীমা : -30 থেকে 80 ºC;
LCD অপারেটিং তাপমাত্রা: -30 থেকে 80 ºC, তারপর স্টোরেজ তাপমাত্রা পরিসীমা : -40 থেকে 90 ºC;
LCD অপারেটিং তাপমাত্রা: -40 থেকে 85 ºC, তারপর স্টোরেজ তাপমাত্রা পরিসীমা : -50 থেকে 90 ºC;
তাপমাত্রা পরিসীমা ব্যাপক, তারপর দাম উচ্চতর।
LCD এর সংযোগ মোড।
আপনার পিসিবিতে কিভাবে LCD সংযোগ করবেন? আপনার পছন্দের চারটি সংযোগকারী আছে।
- মেটাল পিন সংযোগকারী। এটি খুব সাধারণ সংযোগ উপায়। পিন পিসিবি গর্ত এবং ঝাল এটা প্রবেশ করা উচিত। এটা খুব শক্তিশালী এবং দৃঢ়। এলসিডি, LED ব্যাকলাইট বা পিসিবি একটি এলসিডি মডিউল হিসাবে একত্রিত হতে পারে।
এ মৌলিক তথ্য:
ITEM এর | বিষয়বস্তু | বর্ণনা |
1 | প্রদর্শন সীমারেখা আকার | 83 (এইচ) * 76 (ডাব্লু) * 1.1 মিমি (টি) |
2 | আকার দেখছি | 75 (এইচ) * 70 (ডাব্লু) মিমি |
3 | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 4.3V |
4 | অপারেশন তাপমাত্রা | -10 ~ 60 ℃ |
5 | ড্রাইভ পরামিতি | 1/4 দায়িত্ব 1/3 বায়াস |
6 | ব্যাকলাইট | 6pcs নেতৃত্বে |
7 | রঙ | সাদা |
8 | ইন্টারফেস | পিন |
আমি ইউনিট দাম টিএন বা এইচটিএন এলসিডি ডিসপ্লে চেয়ে বেশি। এটি উচ্চ-শেষ ইলেকট্রনিক্স পণ্যগুলিতে ব্যবহার করা যেতে পারে।
1: ছোট LCD প্রদর্শন পর্দা
2: যুক্তিসঙ্গত মূল্য
3: বড় ক্ষমতা
4: সার্টিফিকেট আইএসও; Rohs, Reach
5: গ্রাহক অনুরোধ হিসাবে মাত্রা
6: এসটিএন নীল ছোট LCD প্রদর্শন পর্দা
7. সম্পূর্ণ দেখার কোণ
LCD ড্রাইভ পদ্ধতি:
LCD ড্রাইভ পদ্ধতি এলসিডি ড্রাইভ চিপ পর্যন্ত।
উদাহরণস্বরূপ, স্ট্যাটিক ড্রাইভ ; 1 / 2duty, 1 / 2bias ; 1 / 3duty, 1 / 2bias ; 1 / 4duty, 1 / 3bias ; 1 / 8duty, 1 / 4bias ;
1 / 16duty, 1 / 5bias এবং তাই।
দিক নির্দেশনা
মনোক্রোম এলসিডি দেখার কোণটি খুব বেশি বিস্তৃত নয়, বিশেষ করে টিএন এলসিডি এবং এইচটিএন এলসিডি, সুতরাং এটি একটি সেরা দেখার নির্দেশ নিশ্চিত করার জন্য প্রয়োজনীয়, যাতে আমরা একটি সেরা প্রদর্শন ফলাফল পেতে পারি।
স্বাভাবিকভাবেই, LCD দেখার দিকটি 6:00 দিক এবং 12: দিকনির্দেশে বিভক্ত।
6:00 দেখার দিকনির্দেশ: যখন আমাদের লাইনটি এলসিডি থেকে নীচে থেকে উপরের দিকে, তখন এটি 6:00 দেখার দিক নির্দেশনা, যেমন টেলিফোন পর্দা, প্রাচীর ঘড়ি পর্দা, এয়ার কন্ডিশন পর্দা ইত্যাদি।
12:00 দেখার দিক: যখন আমাদের লাইনের দৃশ্যটি এলসিডি থেকে উপরে থেকে নীচে, তখন 12:00 দেখার দিক নির্দেশনা, যেমন ইলেকট্রিক কুকার ডিসপ্লে স্ক্রীন।
LCD দেখানো দিকটি খুবই গুরুত্বপূর্ণ, যদি আমরা ভুল দেখানোর দিক তৈরি করি তবে LCD প্রদর্শন ফলাফলটি ভাল দেখবে না। তাই পুনরায় খোলা ছাঁচ এড়ানোর জন্য এটি সাবধানে চেক করুন।
