ডিজিট টিএন এলসিডি ডিসপ্লে, আল্ট্রা লো পাওয়ার এলসিডি ডিসপ্লে মডিউল ISO9001

ডিজিট টিএন এলসিডি ডিসপ্লে, আল্ট্রা লো পাওয়ার এলসিডি ডিসপ্লে মডিউল ISO9001

পণ্যের বিবরণ:

উৎপত্তি স্থল: Dongguan, চীন
পরিচিতিমুলক নাম: Fangsheng
সাক্ষ্যদান: ISO9001:2015
মডেল নম্বার: FTP1013TP01

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: টুকরা টুকরা 100
মূল্য: Negotiation
প্যাকেজিং বিবরণ: বাবল ব্যাগ + ব্লিস্টার + ফোম বক্স + শক্ত কাগজ
ডেলিভারি সময়: 3 ~ 5 কাজের দিন
পরিশোধের শর্ত: টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা: 200K সেট / মাস
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

এলসিডি টাইপ: টিএন এলসিডি ডিসপ্লে ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 3.5 ভ
এলইডি: সাদা প্রদর্শন মোড: সংক্ষিপ্ত, রূপান্তরকারী
লক্ষণীয় করা:

একরঙা এলসিডি ডিসপ্লে

,

টিএন এলসিডি মডিউল

পণ্যের বর্ণনা

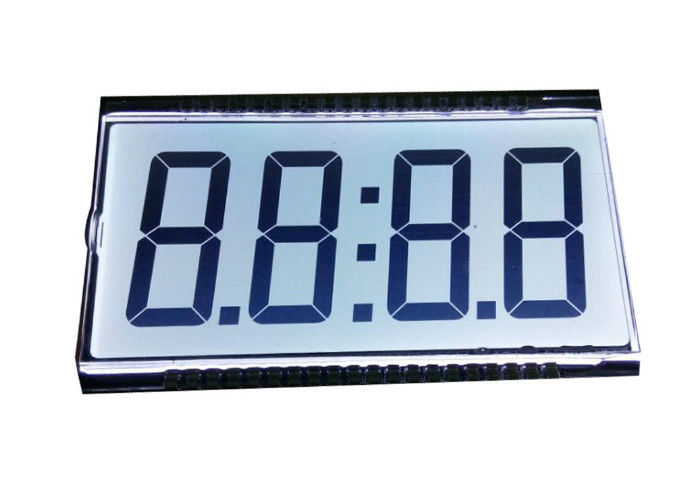

ডিজিট টিএন এলসিডি ডিসপ্লে, আল্ট্রা লো পাওয়ার এলসিডি ডিসপ্লে মডিউল ISO9001

ltra লো পাওয়ার এলসিডি ডিসপ্লে মডিউল ডিজিট 7 বিভাগের টিএন এলসিডি ডিসপ্লে



রিয়ার পোলারাইজার ধরণ:
সেখানে তিন প্রকার পোলারাইজারের: সংক্রমণ পোলারাইজার;স্থানান্তরক পোলারাইজার এবং প্রতিচ্ছবি পোলারাইজার
উ: যদি কোনও এলইডি ব্যাকলাইট না থাকে তবে দয়া করে প্রতিচ্ছবি পোলারাইজারটি চয়ন করুন।
বি যদি এলইডি ব্যাকলাইট প্রয়োজনীয় হয়, তবে আপনি সংক্রমণ বা ট্রান্সফেক্টিভ পোলারাইজার চয়ন করতে পারেন।
সি ট্রান্সফেসিভ পোলারিজার ট্রান্সমিশন পোলারাইজারের চেয়ে ভাল এবং ব্যয়বহুল।তবে ট্রান্সফেসিভ এলসিডির ট্রান্সমিশন পোলারাইজারের সাথে তুলনা করে অভিন্ন আলোর ফলাফল হবে।আর কী, যখন এলইডি ব্যাকলাইট বন্ধ থাকে, ট্রান্সফ্লেকিটভ এলসিডিতেও একটি ভাল ডিসপ্লের ফলাফল হবে।
ডি ট্রান্সমিশন পোলারাইজারের জন্য, যখন এটি নেতিবাচক এলসিডি বা এলইডি ব্যাকলাইট সবসময় চালু থাকে, তারপরে এটি ট্রান্সমিশন পোলারাইজার ব্যবহার আরও ভাল better

ডিজিট টিএন এলসিডি ডিসপ্লে, আল্ট্রা লো পাওয়ার এলসিডি ডিসপ্লে মডিউল ISO9001 0

মৌলিক তথ্য:

ITEM এর
বিষয়বস্তু
বর্ণনা
1
বাহ্যরেখার আকার প্রদর্শন করুন
56 (এইচ) * 32 (ডাব্লু) * 1.1 মিমি (টি)
2
দেখার আকার
50 (এইচ) * 25 (ডাব্লু) মিমি
3
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ
3.5V
4
অপারেশন তাপমাত্রা
-20 ~ 70 ℃

5

ড্রাইভ প্যারামিটার

1/4 ডিউটি ​​1/3 বায়াস

6
ব্যাকলাইট
3 পিসি নেতৃত্বে বা 2 পিসি প্লাগ-ইন নেতৃত্বে
7
রঙ
সাদা
8
ইন্টারফেস
পিন



এলসিডির সংযোগ মোড।
আপনার পিসিবিতে কীভাবে এলসিডি সংযুক্ত করবেন? আপনার পছন্দের জন্য চার ধরণের সংযোগকারী রয়েছে।

1। ধাতু পিন সংযোগকারী এটি খুব সাধারণ সংযোগ উপায়।পিনগুলি পিসিবি গর্তগুলিতে andোকানো উচিত এবং এটি সোল্ডার করা উচিত।এটি খুব শক্তিশালী এবং দৃ is়।এলসিডি, এলইডি ব্যাকলাইট বা পিসিবি এলসিডি মডিউল হিসাবে একসাথে সংযুক্ত হতে পারে।

2। জেব্রা ফালা।এটি যখন জেব্রা স্ট্রিপ সংযোগকারী হয়, তখন জেব্রা ফালাটি এলসিডি এবং পিসিবি এর মধ্যে হওয়া উচিত You আপনার উচিত এলসিডি এবং পিসিবি সমানভাবে কমপ্যাক্ট করা উচিত, যাতে জেব্রা ট্রিপটি এলসিডি সহ পিসিবিতে যোগাযোগ এবং ব্রেকওভার করতে পারে।

সংযোগের জন্য, আপনাকে অবশ্যই নিশ্চিত করতে হবে যে এলসিডি এবং পিসিবি ভালভাবে সংযোগ করা যায়, অন্যথায় এলসিডি প্রদর্শিত বা কেবল একটি অংশ প্রদর্শন করা যায় না। তবে জেব্রা ফালাটি সস্তা।

3।হিট সিল পেপারতাপ সিল পেপার একটি নমনীয় সংযোগ উপায়।তাপ সিলের কাগজগুলি সরাসরি এলসিডি এবং পিসিবিতে চাপ দিয়ে গরম করা যায়।তবে কয়েক বছরের পরে মাথার সিলটি জারণ করা সহজ।

4।FPC (নমনীয় মুদ্রিত সার্কিট) সংযোগ এফপিসি সংযোগকারীও একটি নমনীয় সংযোগ উপায়।এফপিসির মান হিট সিল পেপারের সাথে তুলনায় খুব ভাল।এটি একটি ভাল সংযোগের উপায়, তবে দাম এবং সরঞ্জামদানের চার্জ বেশি।

ডিজিট টিএন এলসিডি ডিসপ্লে, আল্ট্রা লো পাওয়ার এলসিডি ডিসপ্লে মডিউল ISO9001 1



পরিদর্শন মান

পৃষ্ঠতল

পরিদর্শন



18

(অধীনতা )



প্রয়োজন Postive LCD প্রদর্শন:

পাঞ্চাইফর্ম ত্রুটিযুক্ত (ময়লা দিয়ে এলসিডি)

দাগ, নোংরা দাগ দিয়ে পাস্টার glass

পৃষ্ঠ ক্ষতি, পোলারাইজার ক্ষতি

(পাস্টারটি ভিজ্যুয়াল হওয়ার পরে)

Φ = (এল+ +ওয়াট) / 2

এল =লম্বা

ওয়াট = ওয়াটidth

পরিদর্শন

মান

10 ছাঁচ

11 ~ 30 ছাঁচ

31 ~ 80 ছাঁচ

> 80 ছাঁচ

φ≤0.1mm

উপেক্ষিত

উপেক্ষিত

উপেক্ষিত

উপেক্ষিত

0.1 মিমি <φ≤0.2mm

3 3 2 2

0.2 <φ≤0.25mm

1 1 0 0

0.25 মিমি <φ≤0.3mm

0 0 0 0

0.3 মিমি <φ≤0.35mm

0 0 0 0

0.10 মিমি <φ≤0.35 মিমি মোট পরিমাণ গ্রহণ করে

3 3 2 2

বিঃদ্রঃ:

1. 0.15 মিমি <φ≤0.25 মিমি দুটি পয়েন্টের মধ্যে দূরত্বটি> 5 মিমি হওয়া উচিত, উপরের ত্রুটিগুলি স্থিতিটি ভি / এ এর ​​বাইরে থাকা অবস্থায় এড়ানো যায়।

গ্রাহকের অনুরোধ বা নমুনা স্বাক্ষরিত বিষয় সম্পর্কিত বিশেষ স্থিতি রয়েছে

প্রয়োজন নেতিবাচক LCD প্রদর্শন করুন:

পাঞ্চাইফর্ম ত্রুটিযুক্ত (ময়লা দিয়ে এলসিডি)

দাগ, নোংরা দাগ দিয়ে পাস্টার glass

পৃষ্ঠ ক্ষতি, পোলারাইজার ক্ষতি

(পাস্টারটি ভিজ্যুয়াল হওয়ার পরে)

Φ = (এল+ +ওয়াট) / 2

এল =লম্বা

ওয়াট = ওয়াটidth



পরিদর্শন

মান

10 ছাঁচ 11 ~ 30 ছাঁচ 31 ~ 80 ছাঁচ > 80 ছাঁচ

φ≤0.1mm

6 5 4

3

0.1 মিমি <φ≤0.2mm

3 3 2 1

0.2 <φ≤0.25mm

0 0 0 0

0.25 মিমি <φ≤0.3mm

0 0 0 0

0.10 মিমি <φ≤0.35 মিমি মোট পরিমাণ গ্রহণ করে

6 5 4 3

বিঃদ্রঃ:

1. 0.1 মিমি <φ≤0.25 মিমি দুটি পয়েন্টের মধ্যে দূরত্বটি> 5 মিমি হওয়া উচিত, উপরের ত্রুটিগুলির স্থিতিটি ভি / এ এর ​​বাইরে থাকা অবস্থায় এড়ানো যায়।

২. গ্রাহকের অনুরোধ বা নমুনা স্বাক্ষরিত বিষয় সম্পর্কিত বিশেষ স্থিতি রয়েছে
