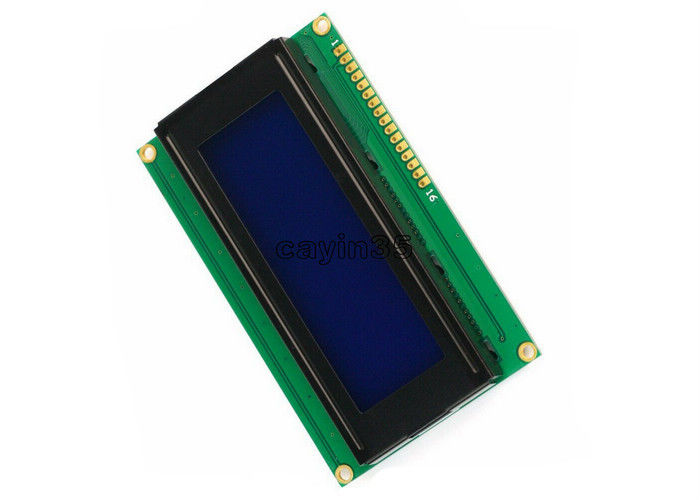

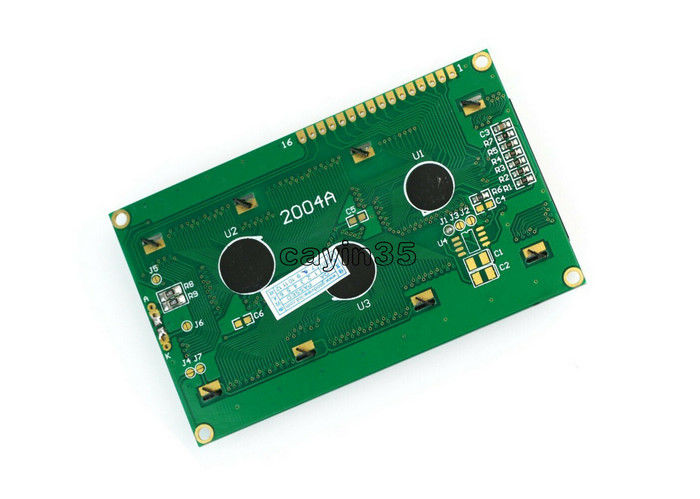

2004 204 20 এক্স 4 ক্যারেক্টার ডট ম্যাট্রিক্স LCD ডিসপ্লে মডিউল আইসি কন্ট্রোলার নীল ব্ল্যাকলাইট

2004 204 20 এক্স 4 ক্যারেক্টার ডট ম্যাট্রিক্স LCD ডিসপ্লে মডিউল আইসি কন্ট্রোলার নীল ব্ল্যাকলাইট

পণ্যের বিবরণ:

উৎপত্তি স্থল: Dongguan, চীন
পরিচিতিমুলক নাম: Fangsheng
সাক্ষ্যদান: ISO9001:2015
মডেল নম্বার: 2004 এ COB

প্রদান:

ন্যূনতম চাহিদার পরিমাণ: 500
মূল্য: Negotiation
প্যাকেজিং বিবরণ: বাবল ব্যাগ + ব্লিস্টার + ফোম বক্স + শক্ত কাগজ
ডেলিভারি সময়: 3 ~ 5 কাজের দিন
পরিশোধের শর্ত: টি / টি, ওয়েস্টার্ন ইউনিয়ন, পেপ্যাল
যোগানের ক্ষমতা: 200K সেট / মাস
ভালো দাম যোগাযোগ

বিস্তারিত তথ্য

বিন্দু ম্যাট্রিক্স: 20 * 4 বিন্দু ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: 5.0V
এলসিডি টাইপ: এসটিএন এলসিডি প্রদর্শন মোড: Transmissive
লক্ষণীয় করা:

lcd বিন্দু ম্যাট্রিক্স প্রদর্শন

,

রঙ lcd প্রদর্শন মডিউল

পণ্যের বর্ণনা

2004 204 20x4 অক্ষর LCD প্রদর্শন মডিউল আইসি কন্ট্রোলার নীল কালো আলো


এ মৌলিক তথ্য:

1. মডিউল একটি অন্তর্নির্মিত নিয়ন্ত্রক সঙ্গে একটি কম শক্তি খরচ চরিত্র LCD মডিউল।

2. মডিউল সহজে একটি MCU সঙ্গে interfaced করা যাবে।

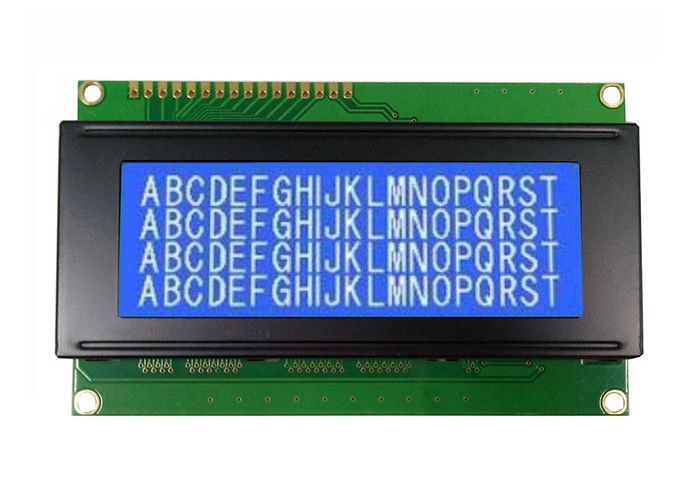

3. প্রদর্শন বিন্যাস: 20 অক্ষর এক্স 4 লাইন।

4. এটি Arduino ভিত্তিক প্রকল্পের জন্য চমত্কার।

5. সরবরাহ ভোল্টেজ: 5V।

6. সম্পূর্ণরূপে একত্রিত এবং সিরিয়াল LCD 20x4 মডিউল পরীক্ষিত।

7. হোয়াইট টেক্সট, নীল ব্যাকলাইট।

8. এনালগ ইন্টারফেস।

9. আকার: 98 x 60 x 12 মিমি।

ITEM এর
বিষয়বস্তু
বর্ণনা
1
প্রদর্শন সীমারেখা আকার
98 (এইচ) * 55 (ডাব্লু) * 3.55 মিমি (টি)
2
আকার দেখছি
70.4 (এইচ) * 20.8 (ডাব্লু) মিমি
3
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ
3.3 ভী, 5.0 ভি
4
অপারেশন তাপমাত্রা
-20 ~ 70 ℃
5
ড্রাইভ পরামিতি

দায়িত্ব 1/16, বায়াস 1/5

6
ব্যাকলাইট
হোয়াইট নেতৃত্বাধীন
7
রঙ
নীল বা হলুদ - সবুজ
8
ড্রাইভ আইসি
ST7920

বি প্রদর্শন স্পেসিফিকেসন :
<< প্রদর্শন অক্ষর: 20 অক্ষর এক্স 4 লাইন অক্ষর ফন্ট: 5X7dors + কার্সার
<< রঙ প্রদর্শন প্রদর্শন পটভূমি রঙ: এসটিএন, নীল-হলুদ
<< Polarize মোড: ইতিবাচক, Transflective
<< কোণ দেখছি: 6:00
<< প্রদর্শন দায়িত্ব: 1/16 ড্রাইভিং পক্ষপাত: 1/5
<< ক্যারেক্টার জেনারেটর রম (সিজিআরএম): 8320 বিটস (19২ ক্যারেক্টারএক্সএক্স 7 ডটস) এবং (32
অক্ষর x5x10 বিন্দু)
<< অক্ষর জেনারেটরের RAM (CGRAM): 64X8 বিট (8 অক্ষর x5X8 বিন্দু)
<< প্রদর্শন ডেটা RAM (DDRAM): 80X8 বিটস (80 অক্ষরের সর্বোচ্চ)
<< যান্ত্রিক বৈশিষ্ট্য (ইউনিট: মিমি)
<< এক্সটেনশনাল মাত্রা: 98.0X60.0X13.5
<< এলাকা দেখুন: 76.0X25.2 অক্ষর ফন্ট: 5X7 বিন্দু + কার্সার
<< অক্ষর আকার: 2.95X4.75 ডটস আকার: 0.55X0.55
<< অক্ষর পিচ: 3.55X5.35
<< ওজন : 60 গ্রাম
<< শক্তি: + 5 ভি

সি গঠন কাঠামো :

পিন না।
প্রতীক
ক্রিয়া
মন্তব্য
1
VSS
বিদ্যুৎ সরবরাহ

0V
2
Vdd
+ + 5V
3
vo
LCD জন্য
পরিবর্তনশীল
4
আরএস
নিবন্ধন নির্বাচন করুন (এইচ: তথ্য এল: নির্দেশ
5
আর / ওয়াট
এলঃ এমসিইউকে এলসিএম এইচ: এমসিইউকে এলসিএম
6
সক্ষম করা
7
DB0
তথ্য বিট 0
8
DB1
ডেটা বিট 1
9
DB2
তথ্য বিট 2
10
DB3
ডেটা বিট 3
11
DB4
ডেটা বিট 4
12
DB5
ডেটা বিট 5
13
DB6
ডেটা বিট 6
14
DB7
ডেটা বিট 7
15
একজন
LED ইউনিট এর Anode
16 কে
ক্যাথোড LED ইউনিট
